Fermide projekteerimine – Kõik mida selle kohta teadma pead!

Kaasaegne ehitus ei ole ammu enam pelgalt materjalide kokkuladumine, vaid täppisteadus, kus iga detail mängib rolli hoone energiatõhususes, vastupidavuses ja sisekliimas. Katusekonstruktsioon on maja üks kriitilisemaid osi, mis peab taluma nii ekstreemseid ilmastikuolusid kui ka tagama soojapidavuse, et küttekulud püsiksid kontrolli all. Õige konstruktsiooni valik on ülioluline, olgu tegemist uue hoone ehituse või olemasoleva katuse vahetusega.

Selles põhjalikus juhendis lahkame detailideni lahti fermide projekteerimise maailma. Alates insenertehnilisest füüsikast ja 2026. aasta tarkvaralahendustest kuni paigaldusvigade vältimiseni – see on teekaart teadlikule tellijale ja ehitajale.

Mis on katuseferm ja miks seda eelistada?

Katuseferm on insenertehniliselt arvutatud ja tööstuslikult toodetud kandev katusesõrestik. Erinevalt traditsioonilisest sarikast, mis sageli ehitatakse objektil “silma järgi” või lihtsustatud jooniste alusel, on fermi iga element optimeeritud kandma kindlat koormust.

Ferm koosneb puidust vöödest (ülemine ja alumine vöö) ja diagonaalidest, mis on omavahel ühendatud spetsiaalsete ogaplaatidega. See moodustab jäiga kolmnurkse süsteemi, mis suudab kanda suuri raskusi ilma läbipaindumiseta. Tööstuslike fermide kasutamine on levinud praktika ka näiteks puitkarkassi ehituse puhul, kus hinnatakse kiirust ja täpsust.

Miks valida tööstuslik ferm?

Tööstuslikult toodetud fermide eelistamine ei ole pelgalt mugavusvalik, vaid strateegiline otsus ehituskvaliteedi tõstmiseks.

1. Materjalisääst ja keskkonnasõbralikkus: Arvutiprogrammid optimeerivad puidu ristlõikeid selliselt, et materjalikulu on kuni 40% väiksem võrreldes tavapäraste sarikatega. See vähendab nii ehituse süsiniku jalajälge kui ka materjalikulusid.

2. Kiirus ja täpsus: Fermid valmivad tehases millimeetri täpsusega laserite ja presside all. Objektil jääb ära aeganõudev saagimine ja sobitamine – paigaldus võtab nädalate asemel vaid päevi.

3. Suured silded: Fermitehnoloogia võimaldab katta suuri vahemaid (kuni 35 meetrit) ilma vahepealsete kandvate seinteta. See annab arhitektidele ja sisekujundajatele vabad käed ruumiplaani loomisel, võimaldades avatud elutubasid ja avaraid äripindu.

4. Kvaliteedikontroll: Tehases toimub tootmine kontrollitud keskkonnas, kus puidu niiskussisaldus ja ogaplaatide asetus on pideva järelevalve all. See välistab ehitusplatsil tekkivad inimlikud vead ja ilmastikust tingitud materjali riknemise.

Kuidas toimub fermide projekteerimine 2026. aastal?

Fermide projekteerimine on protsess, kus kohtuvad ehitusfüüsika, materjaliteadus ja tipptehnoloogiline tarkvara. See on kriitiline osa laiemast konstruktsioonide projekteerimisest. Aastaks 2026 on standardid ja tööriistad jõudnud tasemele, mis võimaldab modelleerida kogu hoonet tervikuna.

Projekteerimistarkvara: MiTek Pamir

Valdkonna vaieldamatu liider on MiTek Pamir, mis on loodud spetsiaalselt puitkonstruktsioonide ja fermide projekteerimiseks. See ei ole lihtsalt joonestusprogramm, vaid võimas analüüsivahend.

MiTek Pamir tarkvara peamised võimalused:

• Täislahenduslik 3D-modelleerimine: Tarkvara võimaldab luua hoone katusest, seintest ja põrandatest tervikliku ruumilise mudeli. See aitab disaineril näha, kuidas erinevad konstruktsiooniosad omavahel suhestuvad ja vältida konflikte (näiteks ventilatsioonitorude ja fermi diagonaalide ristumist).

• Automaatne koormuste analüüs: Programm arvutab automaatselt kõikidele elementidele mõjuvad jõud, võttes arvesse lume-, tuule- ja omakaalu koormused vastavalt hoone asukohale ja geomeetriale.

• Optimeerimine (Snapshot): See funktsioon võimaldab projekteerijal võrrelda ühe fermi erinevaid lahendusi reaalajas. Näiteks saab analüüsida, kuidas muutub fermi hind ja kandevõime, kui muuta puidu tugevusklassi või ogaplaadi suurust. See tagab kliendile alati kõige kuluefektiivsema lahenduse.

• Tehisintellekt ja automaatika: Uuemad versioonid kasutavad AI-põhiseid algoritme, et pakkuda automaatselt optimaalseid lahendusi vööde ja diagonaalide paigutusele, kiirendades projekteerimisprotsessi ja vähendades vigade riski.

• BIM-ühilduvus: Projekteerijad saavad mudeli eksportida ja jagada seda arhitektide või ehitajatega, kes kasutavad BIM-tarkvara (nt Revit), tagades info sujuva liikumise kõigi osapoolte vahel.

Koormuste määramine ja analüüs

Iga ferm on unikaalne ja peab olema arvutatud vastavalt konkreetse hoone asukohale ja eripäradele. Projekteerija peab arvesse võtma järgmisi koormuseid:

1. Alaline koormus (Omakaal): Siia kuuluvad kõik materjalid, mis on katusele püsivalt kinnitatud: katusekivi või -plekk, roovitus, aluskate, soojustus (puistevill või plaatvill), laekindlustus ja laeplaadid (nt kips).

2. Lumekoormus: Eesti kliimas on see üks kriitilisemaid tegureid. Projekteerimisel lähtutakse piirkondlikest normidest (üldjuhul 1.25 – 1.75 kN/m² maapinnal), kuid arvestada tuleb ka katusekalde, tuule poolt tekitatud lumekottide ja katusel olevate takistustega (korstnad, vintskapid).

3. Tuulekoormus: Tuul tekitab katusele nii survet kui ka tõmmet. Eriti oluline on tuule mõju arvestamine rannikualadel ja avatud maastikul. Õige projekteerimine tagab, et katus püsib paigal ka tormituultega.

4. Kasuskoormus: Kui pööningut plaanitakse kasutada panipaigana või eluruumina, tuleb alumine vöö projekteerida kandma vastavat põrandakoormust (eluruumides tüüpiliselt 2.0 kN/m²).

Standardid ja Eurokoodeks 5

Puitkonstruktsioonide projekteerimine Euroopas ja Eestis toimub standardi EVS-EN 1995-1-1 (Eurokoodeks 5) alusel. See dokument on inseneride “piibel”, mis paneb paika ohutusnõuded ja arvutusmeetodid.

Aastaks 2026 on toimumas üleminek Eurokoodeksite teisele põlvkonnale, mis toob kaasa olulisi uuendusi.

Teise põlvkonna Eurokoodeks 5 (EN 1995)

Uus standardite põlvkond on loodud selleks, et muuta projekteerimine lihtsamaks, täpsemaks ja ühtsemaks üle kogu Euroopa.

Olulisemad muudatused ja nende mõju:

• Kasutajasõbralikkus ja selgus: Uued tekstid on struktureeritud loogilisemalt, et vähendada väärtõlgenduste võimalust. See aitab inseneridel kiiremini leida vajalikku infot ja vähendab projekteerimisvigu.

• Vähem rahvuslikke erisusi: Eesmärk on vähendada riigipõhiste parameetrite (National Determined Parameters) hulka, mis lihtsustab rahvusvahelist koostööd ja toodete eksporti.

• Olemasolevate konstruktsioonide hindamine: Esmakordselt on standardisse lisatud selged juhised vanade puitkonstruktsioonide (nt rekonstrueeritavate hoonete sarikad ja fermid) kandevõime hindamiseks. See on suur samm edasi ringmajanduse ja säästva ehituse suunas, võimaldades vanu konstruktsioone ohutult säilitada ja tugevdada.

• Uued materjalid ja tehnoloogiad: Standard hõlmab nüüd paremini kaasaegseid insenerpuidu lahendusi (nagu ristkihtpuit CLT ja liimpuit) ning klaaskonstruktsioone, mis annab projekteerijatele rohkem võimalusi keerukate arhitektuursete lahenduste loomiseks.

• Tulepüsivuse täpsustused: Tulepüsivuse arvutusmeetodeid on täiustatud, pakkudes täpsemaid mudeleid puidu söestumise ja liidete käitumise kohta tulekahju olukorras. See on kriitilise tähtsusega avalike hoonete ja kortermajade projekteerimisel.

Teise põlvkonna standardite lõplikud tekstid jõuavad standardiorganisatsioonideni hiljemalt märtsiks 2026 ja hakkavad täies mahus kehtima 2027-2028, asendades järk-järgult vanad normid.

Millist fermitüüpi valida?

Õige fermitüübi valik on üks olulisemaid otsuseid projekteerimise algfaasis. See määrab mitte ainult katuse kuju, vaid ka pööninguruumi kasutatavuse, hoone energiatõhususe ja ehituse kogumaksumuse.

Järgnevalt toome välja neli peamist fermitüüpi, mida Eesti ehituses enim kasutatakse, koos nende eeliste ja puudustega.

1. Fink-ferm (W-ferm)

See on vaieldamatult kõige populaarsem ja levinum fermitüüp viilkatuste puhul. Selle nimi tuleneb diagonaalide paigutusest, mis moodustavad W-kujulise mustri.

• Eelised: Äärmiselt ökonoomne ja materjalisäästlik lahendus. Diagonaalide süsteem tagab suurepärase jäikuse, võimaldades katta suuri sildeavasid (tavapuidust kuni 12-15m) suhteliselt peenikeste puitristlõigetega.

• Puudused: Diagonaalid täidavad kogu fermi sisemuse, mistõttu pööninguruumi ei saa kasutada eluruumina. Võimalik on luua vaid kitsas käigutee või väike panipaik.

• Kasutus: Ühekordsed elamud, garaažid, tööstus- ja põllumajandushooned, kus pööningu kasutus ei ole vajalik.

2. Kääri-ferm (Scissor truss)

Kui soovid ruumis sees luua avarat ja kõrget “katedraallage”, on kääri-ferm ainuõige valik. Selle alumine vöö ei ole horisontaalne, vaid tõuseb harja suunas, olles siiski laugem kui ülemine vöö.

• Eelised: Loob ruumi sisse avarust ja kõrgust, suurendades õhumahtu ja visuaalset ruumikust. Ideaalne lahendus elutubadesse või esindusruumidesse.

• Puudused: Konstruktsioon on keerukam ja materjalikulu suurem kui Fink-fermil, mis teeb selle hinna kallimaks. Samuti tuleb pöörata erilist tähelepanu lae ja katuse vahelise nurga soojustamisele ja tuulutusele.

• Kasutus: Elutoad, suvemajad, kirikud, esindushooned.

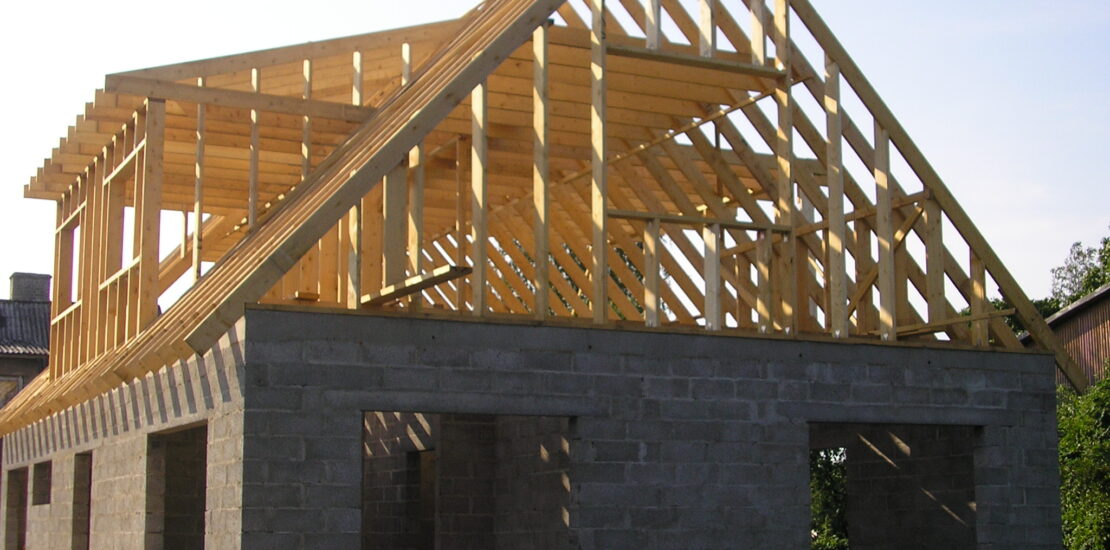

3. Mansard- või pööninguferm (Attic truss)

Pööninguferm on konstrueeritud nii, et fermi keskele jääb suur vaba ruum, mida saab kasutada täisväärtusliku elutoa või magamistoana. Alumine vöö on valmistatud tugevamast materjalist (sageli liimpuidust), et kanda põrandakoormust.

• Eelised: Võimaldab ehitada kahekordse maja või lisada elupinda katusekorrusele ilma, et esimesele korrusele oleks vaja kandvaid vaheseinu. Tõstab hoone turuväärtust tänu lisanduvale kasulikule pinnale.

• Puudused: Hind on märgatavalt kõrgem (ca 3-4 korda kallim kui Fink-ferm), kuna kasutatakse rohkem ja tugevamat puitu. Fermid on raskemad, mis teeb transpordi ja paigalduse keerukamaks. Nõuab väga tugevat vundamenti ja kandeseinu fermide otstes.

• Kasutus: Kahekordsed elamud, garaažipealsed korterid, lisaruumide loomine.

4. Kandeservaga ferm (Raised Heel / Energy Heel)

Energiatõhususe seisukohalt on see 2026. aasta “kuldne standard”. Tavalise fermi puhul kohtuvad ülemine ja alumine vöö räästas terava nurga all, jättes soojustusele väga vähe ruumi. Kandeservaga fermil on räästaosa tõstetud vertikaalselt üles (nt 300-600mm).

• Eelised: Võimaldab paigaldada soojustust (puistevilla) täies paksuses seinast seinani, vältides külmasilla teket räästanurgas. See parandab oluliselt maja soojapidavust ja vähendab küttekulusid. Samuti tagab see parema pööningu tuulutuse, hoides konstruktsioonid kuivana.

• Puudused: Veidi suurem materjalikulu fermi otstes, kuid investeering tasub end kiiresti ära energiaarvete vähenemise kaudu.

• Kasutus: Kõik uued energiatõhusad elamud (A-energiaklass), passiivmajad.

Võrdlustabel fermitüüpide valimiseks:

Fermi tüüp	Sildeava võimekus	Hinnaklass	Pööningu kasutus	Energiatõhusus
Fink-ferm	Väga hea	Madal (€)	Ei (ainult hooldusluuk)	Keskmine (sõltub räästast)
Kääri-ferm	Hea	Keskmine (€€)	Ei	Keskmine
Pööninguferm	Keskmine	Kõrge (€€€€)	Jah (eluruum)	Hea (kui õigesti soojustatud)
Kandeservaga	Väga hea	Madal/Keskmine (€+)	Sõltub tüübist	Suurepärane

Miks on “Raised Heel” ehk kandeservaga fermid möödapääsmatud?

Eesti kliimas, kus kütteperiood kestab üle poole aastast, on soojapidavus kriitiline. Traditsiooniliste fermide suurim nõrkus on räästasõlm – koht, kus katus kohtub seinaga. Seal surutakse soojustusmaterjal (vill) sageli kokku vaid 100-150mm paksuseks kihiks, samas kui lae keskel on soojustust 500-600mm.

See tekitab tõsise probleemi:

• Külmasild: Soojus “lekib” räästa kaudu välja, jahutades seina ülaserva.

• Kondens ja hallitus: Külm pind räästas kohtub toast tuleva sooja õhuga, tekitades kondensvett. See loob ideaalse keskkonna hallituse tekkeks, mis kahjustab puitu ja ohustab elanike tervist.

Kandeservaga ferm (Raised Heel) lahendab need probleemid elegantselt:

1. Täispaks soojustus: Fermi kand on tõstetud piisavalt kõrgele (tavaliselt 400-600mm), et puistevilla saaks paigaldada ühtlase kihina kuni välisseinani. See tagab, et räästa soojapidavus (R-väärtus) on sama hea kui lae keskel.

2. Toimiv tuulutus: Tõstetud kand jätab piisavalt ruumi tuulesuunajate ja katusekatte vahele. Õhk pääseb räästast vabalt sisse, liigub pööningul ringi ja väljub harjalt, viies endaga kaasa liigse niiskuse. Kuiv soojustus on soe soojustus.

3. A-energiaklassi nõue: Karmistuvate energianõuete (NZEB) tingimustes on kandeservaga fermide kasutamine sageli ainus viis, kuidas saavutada nõutud energiatõhususe taset ilma ebamõistlikult kallite lisasoojustuslahendusteta seintes.

Kui projekteerid maja, siis ära tee kompromisse säästa soojustuses. Nõua alati kandeservaga (Raised Heel) lahendust – see on väike lisakulu fermide hinnas, mis hoiab kokku tuhandeid eurosid küttearvetelt ja väldib niiskuskahjustusi tulevikus.

Kuidas tagada korrektne paigaldus?

Fermide paigaldus on ehituse üks vastutusrikkamaid etappe. Fermid on projekteeritud kandma suuri koormusi vertikaalselt, kuid on külgsurvele väga tundlikud enne, kui need on korralikult jäigastatud. Üks valesti tehtud samm võib viia terve katusesõrestiku kokkuvarisemiseni.

Järgi neid samme, et tagada ohutu ja kvaliteetne tulemus.

1. Ettevalmistus ja vastuvõtmine

• Müürlatid: Enne fermide saabumist kontrolli, et müürlatid on paigaldatud täpselt projekti järgi, on loodis ja kindlalt ankurdatud. Mõõda üle diagonaalid, et hoone oleks nurgas.

• Ladustamine: Fermid tuleb ladustada tasasele, kuivale pinnale, maapinnast kõrgemale (kasuta prusse). Kui fermid jäävad seisma kauemaks, kata need koormakattega, kuid jäta otsad lahti õhuliikumiseks. Väldi fermide kõveraks vajumist oma raskuse all.

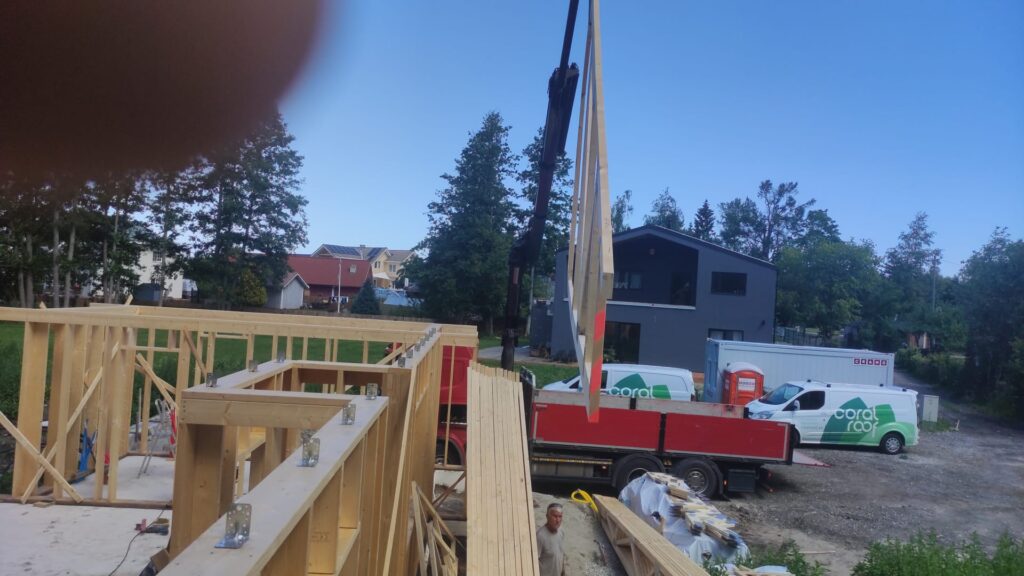

2. Tõstmine ja paigutus

• Kraana kasutamine: Fermide tõstmisel tuleb kasutada spetsiaalset traaversit või mitut tõstepunkti (tavaliselt harjast ja vööde keskelt), et vältida fermi murdumist või ogaplaatide lahtitulekut liigse painde tõttu.

• Keeld: Mitte kunagi ära tõsta suurt fermi vaid ühest punktist (harjast) – see tekitab alumisele vööle lubamatu surve ja võib fermi purustada.

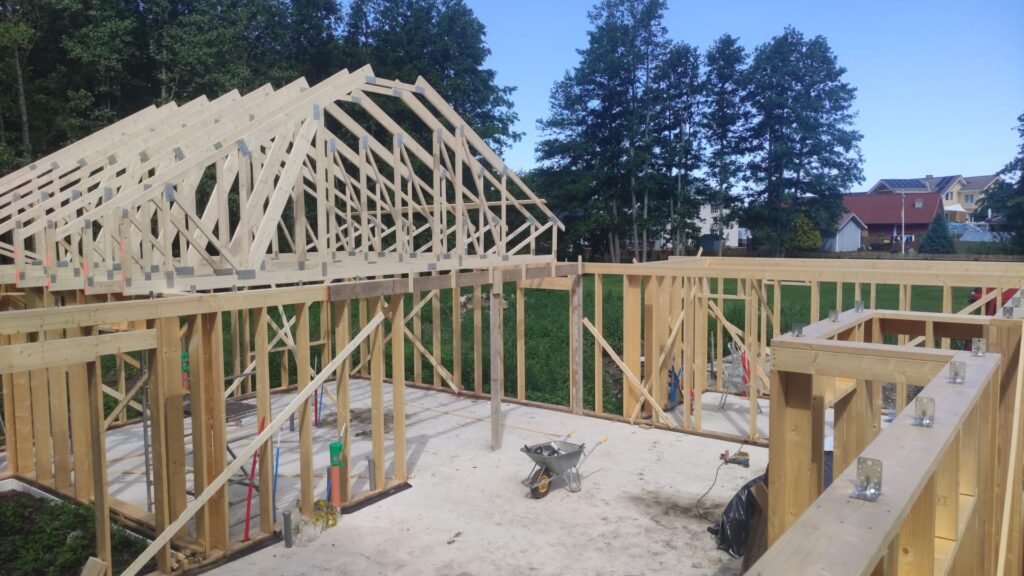

3. Ajutine toestus (Bracing) – Kriitiline etapp!

See on etapp, kus tehakse enim vigu. Esimene ferm on kõige olulisem.

1. Tõsta esimene ferm paika ja toesta see koheselt diagonaalidega maapinna või hoone otsaseina külge. See peab olema “kivikõva” ja loodis.

2. Iga järgnev ferm fikseeri ajutise laudisega eelmise külge, hoides täpset sammu (tavaliselt 600mm või 900mm).

3. Kasuta diagonaalseid tugesid ka fermide vahel, et vältida rea viltuvajumist tuulega.

4. Püsiv jäigastus

Pärast kõikide fermide paigaldust tuleb paigaldada projektijärgne püsiv jäigastus. Ilma selleta ei ole katus stabiilne.

• Tuulejäigastus (Wind bracing): Laudis (tavaliselt 25x100mm), mis paigaldatakse diagonaalselt üle kogu katusepinna (alumise vöö peale või ülemise vöö alla), moodustades W-kujulise mustri. See seob kõik fermid ühtseks tervikuks.

• Piki-jäigastus: Piki hoonet jooksvad lauad, mis ühendavad fermide alumisi vöösid ja diagonaale (“web bracing”), et vältida pikkade diagonaalide nõtkumist surve all.

5. Kinnitamine müürlatile

Kasuta kinnitamiseks ainult projekteerija poolt ette nähtud nurgikuid (naelutusnurgad) ja kinnitusvahendeid.

• Ankurnaelad: Kasuta sertifitseeritud ankurnaelu (kammnaelu), mitte tavalisi ehitusnaelu. Kammnaelad ei tule puidust välja ka tugeva tuuletõmbega.

• Liikuv vs jäik liide: Pööra tähelepanu projektile – sageli peab fermi üks ots olema kinnitatud ovaalse auguga nurgikuga, et võimaldada puidu loomulikku niiskusliikumist ilma seinu laiali lükkamata.

Levinumad vead ja rusikareeglid

Isegi parim projekt võib ebaõnnestuda, kui platsil tehakse “omavolilisi parandusi”. Siin on nimekiri asjadest, mida vältida.

• Fermide lõikamine: See on rangelt keelatud! Mitte kunagi ära lõika, sae ega puuri fermi vöösid või diagonaale (nt ventilatsioonitoru läbiviimiseks), kui insener pole andnud selleks kirjalikku luba ja lahendust. Fermi elemendid on pingestatud ja nende läbilõikamine võib viia varisemiseni.

• Puudulik jäigastus: Kõige sagedasem õnnetuste põhjus ehitusplatsil on ajutise toestuse eiramine. Piisab ühest tugevast tuuleiilist, et toestamata fermirivi kukuks ümber nagu doominokivid.

• Valed kinnitusvahendid: Kipsikruvid või “mustad” kruvid ei ole mõeldud kandvate konstruktsioonide jaoks. Need on rabedad ja võivad nihkejõu all puruneda. Kasuta alati tsingitud ankurnaelu või ehituslikke puidukruvisid.

• Ogaplaatide vigastused: Kontrolli ferme enne paigaldust. Kui ogaplaat on transpordiga lahti tulnud, kõveraks läinud või puit on lõhenenud, ära paigalda seda fermi. Märgista see ja küsi tootjalt asendus või paranduslahendus.

• Niiskuskaitse: Ära jäta ferme kuudeks vihma kätte ilma katteta. Liigne niiskus võib põhjustada hallitust ja puidu pundumist, mis nõrgestab liiteid.

Rusikareeglid edukaks projektiks:

• Tellimisel anna tootjale täpsed mõõdud (ära eelda, et vundament on täpselt projekti järgi – mõõda üle!).

• Arvesta tarneajaga – kevadel ja suvel võivad järjekorrad olla pikad (4-8 nädalat).

• Kaasa insener juba varajases faasis, et optimeerida fermide kuju ja toetuspunkte.

Kui palju fermid maksavad?

Fermide hind ei ole “letikaup”, vaid arvutatakse iga projekti jaoks eraldi. Hind sõltub puidu turuhinnast, hoone keerukusest ja koormustest. Siiski saab tuua välja tegurid, mis hinda enim mõjutavad.

Hinnakujunduse komponendid:

1. Sildeava ja kalle: Mida laiem on hoone ja mida laugem katus (suurem lumekoormus), seda jämedamat puitu ja suuremaid ogaplaate on vaja. See tõstab hinda.

2. Fermi tüüp:

   • Fink-ferm: Kõige soodsam.

   • Kandeservaga ferm: Lisab hinnale ca 10-15%, kuid on energiasäästu tõttu seda väärt.

   • Mansardferm: Kõige kallim (3-4x kallim kui Fink), kuna materjalikulu on suur ja tootmine töömahukas.

3. Kogus: Suurem partii alandab ühiku hinda (seadistuskulud jagunevad rohkemate fermide peale).

4. Transport: Fermid on suuremahulised veosed. Kui fermi kõrgus ületab 3 meetrit või pikkus 13-14 meetrit, võib vaja minna eritransporti ja saateautot, mis tõstab transpordikulu märgatavalt.

Näidisvahemikud (2025/2026 hinnatase):

(Hinnad on indikatiivsed ja ilma käibemaksuta)

• Lihtne garaažiferm (sildega 6m): 80 – 120 €/tk.

• Eramu Fink-ferm (sildega 10-12m): 150 – 250 €/tk.

• Eramu Mansardferm (eluruumiga): 400 – 800 €/tk.

Kokkuvõte

Fermide projekteerimine on teadlik valik kvaliteedi, kiiruse ja energiatõhususe kasuks. See ei ole koht, kus teha järeleandmisi või otsida “odavaimat” lahendust, sest katus on sinu kodu kaitsekilp aastakümneteks.

Pea meeles kolme põhisõnumit:

1. Eelista kandeservaga (Raised Heel) ferme, et tagada soe ja hallitusvaba kodu.

2. Kasuta kogenud tootjat, kes kasutab kaasaegset tarkvara (MiTek Pamir) ja kvaliteetset puitu (C24).

3. Järgi piinliku täpsusega paigaldusjuhiseid, eriti jäigastuse ja kinnituste osas.

Õige projekt, kvaliteetne tootmine ja asjatundlik paigaldus tagavad, et sinu maja katus kestab põlvkondi.
