Puitkarkassi ehitus – Kõik mida selle kohta teadma pead!

Puitkarkass on Eestis üks levinumaid ja mõistlikumaid valikuid nii eramajade kui ka väiksemate abihoonete ehitamisel. Tänu taskukohasusele, kiirele ja hõlpsale paigaldusprotsessile ning heale soojapidavusele sobib puitkarkass suurepäraselt meie kliimasse. Kuid selleks, et tulemus oleks kvaliteetne ja vastupidav, peab karkassi ehitus olema korralikult planeeritud ja tehniliselt korrektne.

Selles postituses anname sulle ülevaate puitkarkassi ehitamisest – alates planeerimisest ja materjalide valikust kuni viimistluseni välja.

Mis on puitkarkass ja miks seda valida?

Puitkarkass ehk puitsõrestik on hoone kandev konstruktsioon, mis koosneb vertikaalsetest postidest ja horisontaalsetest taladest. Karkassi vahed täidetakse peale karkassi püstitamist soojustusmaterjaliga (näiteks mineraalvillaga) ning välispind kaetakse tuuletõkkega. Seejärel paigaldatakse voodrilaud või muu fassaadimaterjal ning siseküljed kaetakse ehitusplaadi (nt kipsplaadi) või laudisega.

Puitsõrestiku ehitamine toimub Eestis enamasti platvormmeetodil, kus sõrestik püstitatakse korruste kaupa ja iga valminud vahelagi toimib järgmise korruse tööplatvormina. Ruumiline jäikus antakse konstruktsioonile kas sissetapitud diagonaalprussidega või jäikade ehitusplaatidega (nt OSB- või kipsplaat), mis kannavad tuulekoormused vundamendile.

Hea ja tuntud näide on Eestis laialt levinud Harju sein – seal on puitkarkassi vahel soojustuseks saepuru või tremoliit, tuuletõkkeks ruberoid ning fassaadikatteks silikaattellis.

Puitkarkassi eelised:

• Väike materjalikulu võrreldes massiivkonstruktsioonidega

• Kiire püstitus, kuiv ehitusviis ning puuduvad tehnoloogilised pausid

• Väga hea soojustusvõime

• Väiksem ökoloogiline jalajälg

• Karkassi püstitamist ei sega ei miinuskraadid ega liigne kuumaperiood

Puitkarkassi ehitusetapid

Puitkarkassmaja ehitus nõuab täpset planeerimist, et tagada konstruktsiooni tugevus ja ilmastikukindlus. Allpool on toodud samm-sammuline ülevaade vundamendi ettevalmistamisest kuni viimistluseni.

1. Vundamendi ettevalmistus

Maja puitkarkassi võib ehitada nii lint-, post– kui ka plaatvundamendile. Vundamendi ehitus peab olema teostatud kvaliteetselt – korralikult valatud, loodis, kivinenud ja hüdroisoleeritud. Karkassi alustalad ehk vööprussid kinnitatakse ankrupoltidega otse vundamendi külge – unustamata kasutada seibe mutrite all. Et vööprussi ja vundamendi liide oleks tuulekindel, tihendatakse see mineraalvillast tihenduslindi või spetsiaalse sokli tihenduslindiga (nt EPDM-vahtkumm).

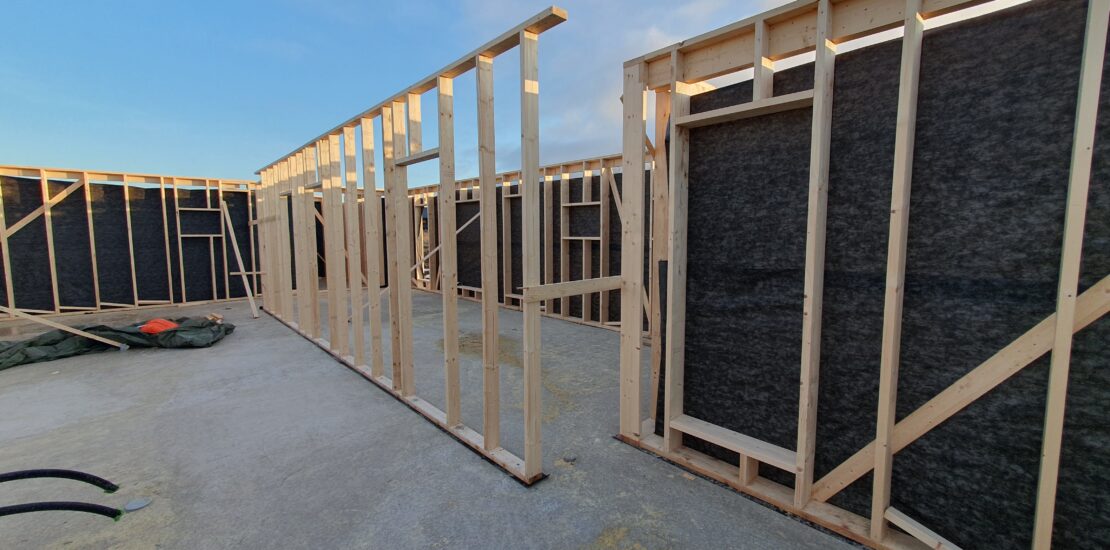

2. Aluskarkassi ehitus

• Märgitakse vundamendile vööprusside asukohad ning kontrollitakse seinte täisnurksust.

• Paigaldatakse vundamendile abiprussid või lauad.

• Lõigatakse välja karkassi alumised ja ülemised vööprussid ning vertikaalsed karkassipostid sammuga 600 mm (suuremate koormuste korral 400 mm).

• Komplekteeritud seinakarkassid tehakse horisontaalasendis valmis. Postid ja vööprussid kinnitatakse omavahel naelte või kruvidega.

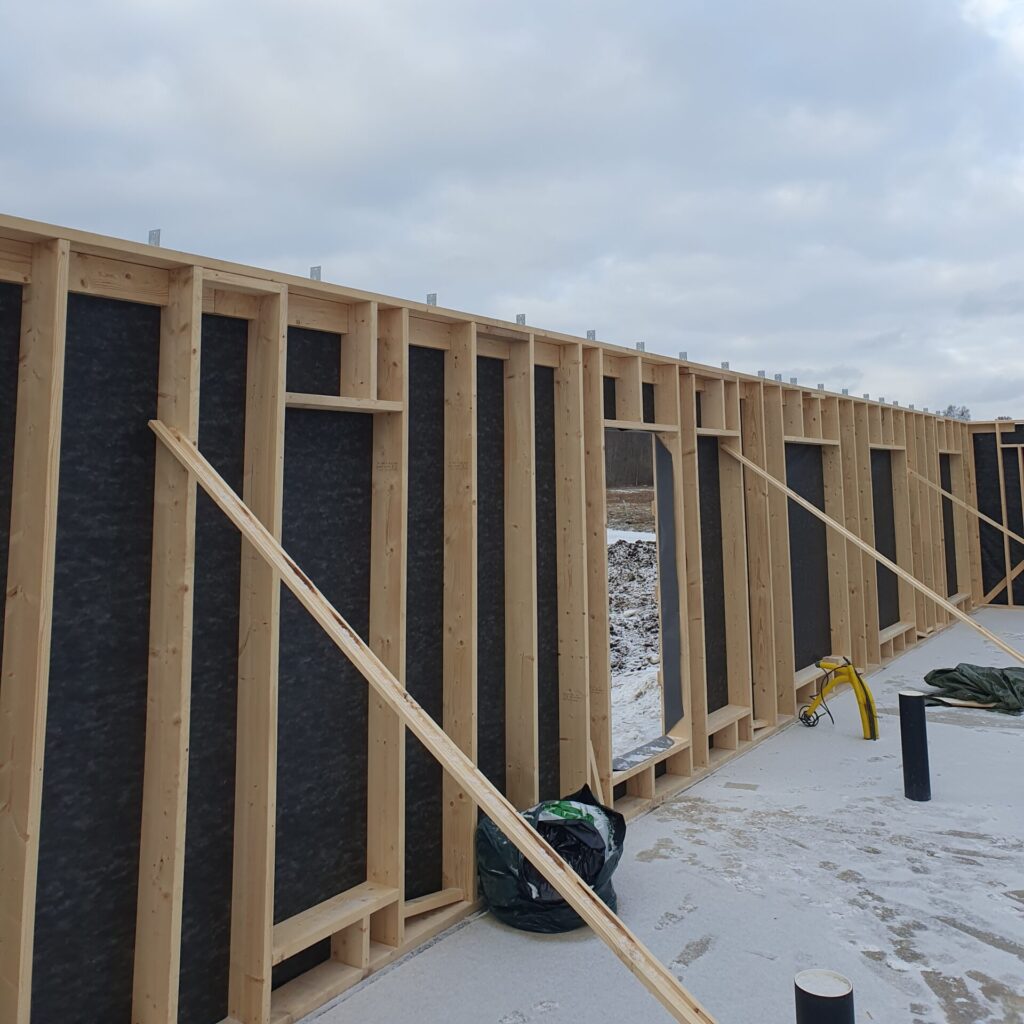

• Sein tõstetakse püsti, looditakse, kinnitatakse vundamendi külge ja toestatakse ajutiste diagonaaltugedega.

• Lisatakse diagonaalprussid, mis tapitakse sisse ja toimivad jäigastavate elementidena.

• Vormistatakse ja lõigatakse sisse avatäidete kohad.

• Kogu karkassi loodsus ja paiknemine kontrollitakse veelkord üle enne järgmiste konstruktsioonide ehitamist.

3. Vahelaed ja katusekarkass

Kui hoone on mitmekorruseline, lisatakse vahelagi, mille talad kannavad teiselt korruselt tuleva koormuse üle välisseintele. Katuse puhul kasutatakse ogaplaatferme või sarikaid.

Loe lähemalt, kuidas käib fermide projekteerimine, et leida oma majale tugev ja optimaalne lahendus.

4. Soojustus ja tõkkekihid

• Soojustuseks kasutatakse üldjuhul mineraalvilla, kuid ka PUR-vahtu.

• Soojustusele järgneb aurutõke siseküljel ja tuuletõke välisküljel.

• Kõik aurutõkke- ja tuuletõkkematerjalid (rullmaterjalid ning plaadid) tuleb korralikult kinnitada, teipida ja tihendada, et vältida õhulekkeid ning külmasildade ja kondensaadi teket.

5. Välis- ja siseviimistlus

• Välispind viimistletakse näiteks voodrilaua, fassaadikivi või komposiitplaatidega.

• Seestpoolt kasutatakse enamasti kipsplaati, samuti sobivad ka teised ehitusplaadid ja loomulikult ka puitlaudis.

Kuidas puitkarkassmaja ehitust algajana planeerida?

Kuigi ehitusetappide järjekord on eespool kirjas, tuleb mitmed olulised otsused teha enne, kui esimene pruss tellitakse. Mida hiljem otsus sünnib, seda rohkem valminud tööd tuleb ümber teha, sest karkassi kihid katavad üksteist järk-järgult kinni.

Lisaks sõltub tööde maht hoone tüübist. Aastaringselt köetavas eramus on soojustus, aurutõke ja õhutihedus kvaliteedi seisukohalt kõige kriitilisemad, mitteköetavas abihoones jäävad need sammud aga üldjuhul ära ning karkassi ristlõike määrab eelkõige kandevõime.

Otsustuspunktid ja nende ajastus

1. Enne projekteerimist – ehitusviis: otsusta, kas karkass ehitatakse kohapeal või tehases toodetud elementidest. Kuna tehaseelementides on aknad juba paigas, peavad avade asukohad olema lõplikult kinnitatud enne tootmise algust.
2. Projekteerimise ajal – karkassi ristlõige: prusside mõõdud määratakse koormuste ja energiatõhususe nõuete järgi. Ristlõige määrab ühtlasi, kui paksu soojustuskihi saab karkassi vahele paigaldada.
3. Enne materjalide tellimist – puidu kvaliteet: telli tugevussorteeritud ja kambris kuivatatud C24 puitu. Kambrikuivatus annab ühtlasema niiskuse ning vähendab sinetuse ja seenkahjustuste riski.
4. Karkassi püstitamise ajal – ilmastikukaitse: hoone tuleb võimalikult kiiresti katuse alla saada, sest puit ja soojustus on niiskustundlikud. Välistingimustes tuleb eelkõige kaitsta materjali otspindu, mille kaudu niiskus puitu kõige kergemini tungib.
5. Enne soojustamist – tehnosüsteemid: lepi kokku elektrikarpide, torude ja ventilatsioonikanalite asukohad. Nii saab juhtmed viia installatsioonikihti ja aurutõke jääb terveks.
6. Enne siseviimistlust – õhutiheduse kontroll: tee õhulekkekatse, kui aurutõke on veel nähtav. Hiljem on lekete leidmine ja parandamine oluliselt keerulisem.

Puitkarkassmaja põhimaterjalid

• Karkass: tugevussorteeritud C24 prussid, ankrupoldid koos seibidega ja sokli tihenduslint.
• Jäigastus: OSB- või kipsplaat või sissetapitud diagonaalprussid.
• Soojustus: mineraalvill vastavalt karkassi paksusele.
• Tuuletõke: tuuletõkkeplaat või -kangas koos sobiva teibiga.
• Aurutõke: aurutõkkekile, süsteemiteip ja läbiviigutihendid.
• Installatsioonikiht: roovid, mis jätavad aurutõkke ja siseplaadi vahele 30–50 mm ruumi juhtmetele.
• Välisviimistlus: voodrilaud või muu fassaadimaterjal koos roovide ja närilistevõrguga.

Olulisemad detailid ja kvaliteedinõuded

Järgnevalt on välja toodud puitkarkassi olulisemad detailid ja kvaliteedinõuded, millele tuleb tähelepanu pöörata nii projekteerimisel kui ka ehitusel. Need tähelepanekud aitavad tagada tugevuse, sirgjoonelisuse ja kestvuse igas ehitusetapis.

Õiged mõõdud ja lahendused annab professionaalne konstruktiivne projekteerimine, mis tagab hoone vastupidavuse ka tugevate tuulte ja lumekoormuse korral.

1. Karkassi mõõdud

Karkassiehituseks kasutatavate prusside ristlõige sõltub hoone otstarbest, korruselisusest ning koormustest. Tavaliselt kasutatakse tugevussorteeritud prusse mõõtmetega 45 × 145 mm, 45 × 200 mm või 45 × 245 mm.

Kindlasti kasuta tugevussorteeritud ja kalibreeritud C24 märgistusega puitmaterjali, mis on saekaatris juba kontrollitud.

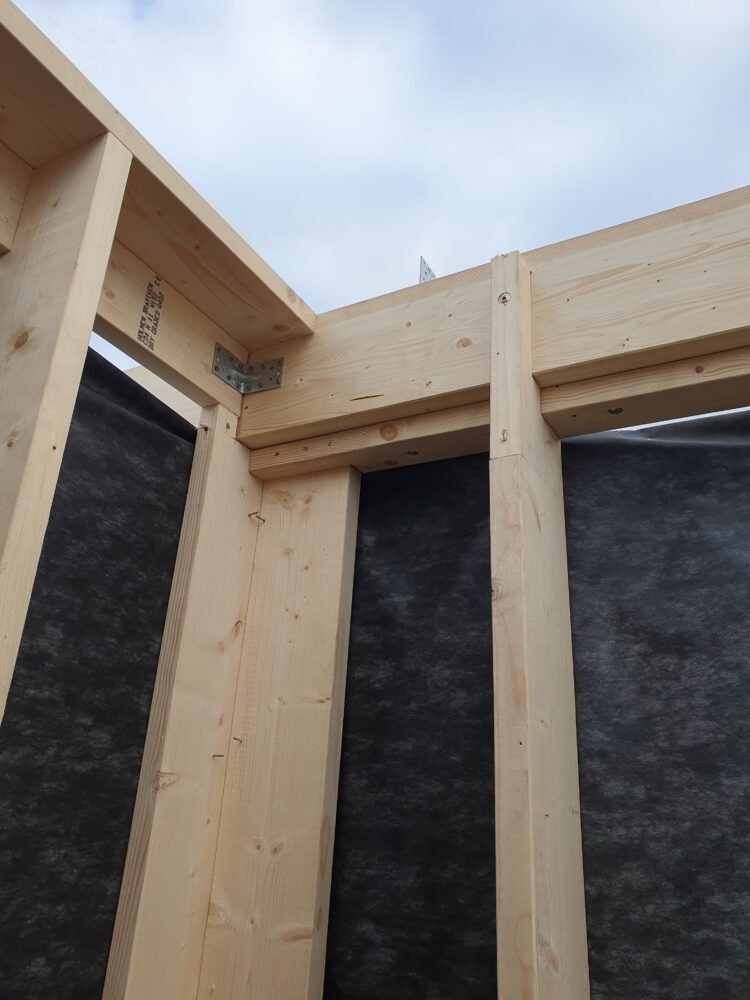

2. Postide ja talade liited

• Postide ja talade ühendamisel kasutatakse naelu, kruvisid või polditavaid metallühendusi.

• Vajadusel lisatakse täiendavaid ühendusplaate tugevuse suurendamiseks.

• Kui tegemist on dekoratiivsete ja nähtavate taladega, võib kasutada peitkinnitusi, kus kinnitusvahendid ja nende pead ei jää silma riivama.

3. Karkassi sirgus

• Karkassipostid ja vööprussid peavad olema sirged, kalibreeritud ja korralikult toestatud karkassi püstitamise ajal.

• Kasutada tuleb loodi, rihtimisnööri, rihtimislatti ja ristlaserit.

Kuidas vältida puitkarkassi ehitamisel külmasildu?

Külmasild on konstruktsiooni osa, kust soojus pääseb väljapoole kiiremini kui mujal. See põhjustab soojuskadu, küttekulude suurenemist ja võib viia niiskuskahjustusteni konstruktsiooni kihis.

Vältimiseks:

• Kasuta piisavalt paksu, katkematut ja korrektselt paigaldatud soojustuskihti.

• Ära jäta seinakarkassi nurki soojustusmaterjalita.

• Kõik tuule- ja aurutõkke liitekohad ning läbiviigud tuleb teipida õhutihedalt.

• Soojustusmaterjal ei tohi olla liiga kokku surutud – see vähendab selle tõhusust.

Kuidas tagada puitkarkassmaja õhutihedus?

Õhutihedus tähendab, et soe siseõhk ei pääse liitekohtade ja pragude kaudu konstruktsiooni ning külm välisõhk ei tungi tuppa. Puitkarkassmajas tagab selle peamiselt siseküljel paiknev aurutõke, mis toimib ühtlasi õhutõkkena, kuid ainult siis, kui kõik liitekohad ja läbiviigud on tihendatud.

Lekkiv konstruktsioon suurendab küttekulu ja laseb niiskel siseõhul liikuda soojustusse, kus see võib kondenseeruda. Ühes Eesti puitkarkassmajade uuringus oli õhulekkearv q50 keskmiselt 5,7 m³/(h·m²), parimates majades aga 1,6 m³/(h·m²), mis näitab, kui palju sõltub tulemus paigalduse täpsusest.

Õhutiheduse kontrollnimekiri

Jälgi neid samme, et aurutõke ja tuuletõke toimiksid tervikuna ka aastate pärast. Iga punkt tuleb üle kontrollida enne, kui konstruktsioon siseplaadiga kinni kaetakse.

1. Katkematu aurutõke: aurutõke peab katma kogu välispiirde sisepinna katkematult, kaasa arvatud seinte ja lae liitekohad.
2. Ülekatted ja teipimine: jäta kilede liitekohtades vähemalt 10 cm ülekate ja teibi see süsteemiteibiga. Teibi puhtale ja kuivale pinnale, suru teip tööriistaga tugevalt kinni ning jälgi tootja lubatud minimaalset paigaldustemperatuuri.
3. Liitekohad teiste konstruktsioonidega: tihenda aurutõke hoolikalt vundamendi, vahelae, kiviseinte, akende ja uste ning korstna ja ventilatsioonikanalite ümber.
4. Läbiviigud: kasuta torude, kaablite ja ventilatsioonikanalite ümber selleks ette nähtud läbiviigutihendeid ja süsteemiteipi.
5. Installatsioonikiht: paigalda aurutõke 30–50 mm seina sisse, et elektrijuhtmed ja -karbid jääksid selle ette ega läbiks õhutõket.
6. Tuuletõke: teibi ka tuuletõkkeplaatide või -kanga liitekohad, sest teipimata tuuletõke laseb eriti seinanurkades läbi märgatavalt rohkem õhku.
7. Kontroll: tee õhulekkekatse ajal, kui aurutõke on veel nähtav, et lekked saaks parandada enne siseviimistlust.

Õhulekkekatse tulemus mõjutab ka hoone energiatõhususe arvutust. Kui õhulekkearvu ei mõõdeta, arvestatakse väikeelamu puhul väärtusega 4 m³/(h·m²), madalama väärtuse kasutamisel tuleb see aga tõendada mõõtmisprotokolliga. Liginullenergiahoone puhul on soovitatav sihtväärtus alla 1,5 m³/(h·m²).

Tüüpilised lekkekohad puitkarkassmajas

Kõige sagedamini leitakse lekkeid kohtadest, kus erinevad konstruktsioonid või materjalid kokku saavad. Need kohad tasub õhulekkekatse ajal eraldi üle vaadata.

• Vahelae ja katuslae liitekoht välisseinaga
• Vaheseinte liitekohad välisseinaga
• Vööprussi ja vundamendi liide
• Akende ja uste ühenduskohad välisseinaga
• Elektrijuhtmete, veetorude ja ventilatsiooni läbiviigud
• Korstnate ja küttekollete läbiviigud
• Pistikupesad, lülitid ja harukarbid välisseinas

Tüüpilised vead ja kuidas neid vältida

• Vale karkassipostide samm – raskendab järgnevate kihtide paigaldust ning põhjustab materjalikadu.

• Halvasti paigaldatud tuuletõke – tekitab külmasildu, õhulekkeid ja halvendab energiatõhusust.

• Puidu ebapiisav kaitse – puidupinnad tuleb kaitsta niiskuse ja kahjurite eest (kasutada näriliste- ja putukavõrke ning immutusvahendeid).

• Puudulik aurutõke – põhjustab sisekliima probleeme ja hallitust välisseinte sisepinnal.

Millal kasutada tehasemaja lahendust?

Tehases toodetud element- või moodulhoone sobib hästi, kui:

• Hoone on lihtsa kujuga, väikeste akendega ja väheste avadega.

• Ehitustöid soovitakse teha kiiresti ja ilmast sõltumatult.

Objektil püstitatud karkass on samas paindlikum – võimalik on muuta avade suurusi, vältida transpordi- ja tõstekulusid ning kohandada töid vastavalt krundi eripäradele.

Valiku tegemiseks tasub võrrelda mõlemat lahendust samade tunnuste järgi. Kuigi lõpptulemus võib olla sama kvaliteediga, erinevad lahendused ehitusaja, ilmastikust sõltuvuse ja muudatuste tegemise võimaluse poolest.

Tunnus	Tehases toodetud elemendid	Kohapeal ehitatud karkass
Tootmise tingimused	Elemendid valmivad siseruumides, kuivas ja kontrollitud keskkonnas	Karkass püstitatakse väljas, mistõttu tuleb puitu ja soojustust vihma ning lume eest kaitsta
Valmidusaste objektile jõudes	Välisseinaelementides on soojustus, tuule- ja aurutõke, välisvooder ning aknad ja uksed juba paigas	Kõik kihid paigaldatakse objektil järjest
Püstitusaeg	Väiksema eramu elemendid paigaldatakse kraanaga tavaliselt 1–5 päevaga	Karkassi, soojustuse ja tõkkekihtide paigaldus toimub objektil etappide kaupa ja võtab kauem aega
Muudatused	Pärast tootmist ei saa avade asukohta ega elementide mõõte muuta	Avade suurust ja paigutust saab kohandada ka ehituse käigus
Logistika	Vajalik on ligipääs raskeveokile ja kraanale, sest elemendid võivad olla kuni 12 m pikad	Kraanat ja erivedu ei ole üldjuhul vaja
Sobib hästi	Lihtsa kujuga hoone, kiire ja ilmast sõltumatu ehitusgraafik	Individuaalse lahendusega hoone ning krunt, kuhu raske tehnika ligipääs on keeruline

Tasub meeles pidada, et tehaseelementide ajaeelis kaob, kui krundile ei pääse suure veoki ja kraanaga. Seetõttu tuleb juurdepääs ja kraana paigutamise võimalus selgeks teha juba enne elementide tellimist.

Puitkarkassi ehituse hind

Karkassi ehituse maksumus sõltub:

• Hoone suurusest ja kõrgusest

• Karkassi paksusest ja materjalide klassist

• Avade ja liitekohtade keerukusest

• Tootmisviisist (kohapealne või tehases toodetud)

Keskmine karkassi püstitamise hind:
25–45 €/m², sõltuvalt töö iseloomust ja valitud lahendusest ning sellest kas puitkarkass ehitatakse kohapeal või tehases.

Kokkuvõte

Puitkarkassi ehitus on oskuslikult tehes kiire, energiatõhus ja vastupidav viis kodu püstitamiseks. Selle pikaealisus ja kvaliteet sõltuvad aga suuresti materjalide valikust, ühenduste tugevusest ja paigaldustäpsusest.
