Vee ja kanalisatsiooni projekteerimine – Kõik mida teadma pead!

Korrektselt projekteeritud ja ehitatud vee- ning kanalisatsioonisüsteem on hoone pikaajalise ja murevaba kasutuse alustala. See tagab joogivee kvaliteedi, reovee ohutu ärajuhtimise ning hoiab ära kulukad probleemid nagu torustike külmumine, ummistused või ebameeldivad lõhnad.

Käesolev juhend annab praktilise ülevaate veevarustuse ja kanalisatsiooni projekteerimise etappidest, kehtivatest nõuetest ning olulistest detailidest, mida iga kinnistuomanik peaks teadma.

Mis on vee ja kanalisatsiooni projekteerimine?

Vee ja kanalisatsiooni projekteerimine on tehnilise dokumentatsiooni koostamine, mis määrab kindlaks hoone ja kinnistu veevärgi ning kanalisatsioonisüsteemi lahendused. Projekt on aluseks ehitusloa taotlemisel ja ehitustööde teostamisel, tagades süsteemi vastavuse Eesti standarditele ja seadustele.

Eestis reguleerivad valdkonda järgmised põhistandardid:

• EVS 835:2014 “Hoone veevärk” – määrab nõuded hoonesisesele veevarustusele.

• EVS 846:2021 “Hoone kanalisatsioon” – käsitleb hoone ja kinnistu kanalisatsioonisüsteeme.

• EVS 848:2021 “Väliskanalisatsioonivõrk” – reguleerib ühisvoolu- ja sademeveekanalisatsiooni välisvõrkude projekteerimist.

• EVS 921:2014 “Veevarustuse välisvõrk” – kehtestab nõuded kinnistuvälistele veetorustikele.

Kuidas valida sobiv süsteem?

Lahenduse valik sõltub kinnistu asukohast, pinnasest ja piirkonna tehnilistest võimalustest.

1. Ühisveevärk ja -kanalisatsioon

Kui piirkonnas on olemas tsentraalsed trassid, on liitumine kohustuslik või tugevalt soovitatav.

• Eelised: Töökindel teenus, puudub vajadus lokaalseks hoolduseks (nt kogumismahuti või septiku tühjendamine ning puurkaevu pumba ja veetöötlusseadmete hooldus).

• Puudused: Liitumistasud ja igakuised teenustasud (vesi ~1,15–1,75 €/m³, reovesi ~1,74–3,23 €/m³).

2. Lokaalne kanalisatsioon

Piirkondades, kus ühisvõrk puudub või sellega liitumine on tehniliselt võimatu, tuleb rajada iseseisev veevärk ja lokaalne kanalisatsioon. Õige lahenduse valikul on määravaks põhjavee kaitstus, krundi suurus ja kohaliku omavalitsuse reovee kohtkäitluse eeskiri.

• Puurkaev või salvkaev: Tagab sõltumatu veevarustuse. Puurkaevu rajamisel on kohustuslik luua sanitaarkaitseala (tavaliselt 10–50 m raadiuses) ja teostada regulaarseid veeanalüüse joogivee ohutuse tagamiseks.
• Biopuhasti: Puhastab reovee bioloogiliselt, võimaldades nõuetekohaselt puhastatud heitvee ohutult otse loodusesse (näiteks kraavi või imbkasti) juhtida. See on eelistatuim lokaalne kanalisatsioon tiheasustuses ja sobib ideaalselt aastaringseks kasutamiseks, kuid vajab toimimiseks stabiilset elektritoidet.
• Septik koos imbväljakuga: Pakub mehaanilist puhastust, kus setitatud vesi imbub jaotustorustiku kaudu pinnasesse. Tegemist on lihtsama ja soodsama süsteemiga, kuid see nõuab hästi imbuvat pinnast, piisavalt suurt maa-ala ning on järjest enam keelatud nõrgalt kaitstud põhjaveega tsoonides.
• Kogumismahuti: Reovesi kogutakse täielikult kinnisesse paaki (tüüpilise eramaja puhul mahuga 5–10 m³). See lahendus sobib hästi väiksema tarbimisega hoonetele (näiteks suvilad) või rangete keskkonnapiirangutega kruntidele, kuna mahuti regulaarne tühjendamine on püsikuluna üsna kallis.

Kuidas valida ühisvõrgu, biopuhasti ja kogumismahuti vahel?

Kuigi lahendusi on mitu, sõltub õige valik eelkõige sellest, kas kinnistu asub reoveekogumisalal, kui kõrgel on põhjavesi ja kui hästi pinnas vett läbi laseb. Selleks, et otsus oleks põhjendatud, tuleb enne projekteerimist tutvuda kohaliku omavalitsuse reovee kohtkäitluse eeskirja ning ühisveevärgi ja -kanalisatsiooni arendamise kavaga.

Lisaks tasub arvestada kinnistu kasutusviisiga, sest aastaringselt kasutatav kodu ja hooajaline suvila vajavad erinevat lahendust. Kui krunt on alles valikus, tasub need tingimused selgeks teha juba enne ostu – millele veel tähelepanu pöörata, loe postitusest kuidas valida sobiv krunt.

1. Ühisvõrgu olemasolu: kui kinnistu juures on ühisveevärk ja -kanalisatsioon, on esmane lahendus liitumine. Suurematel reoveekogumisaladel, mille reostuskoormus on üle 2000 inimekvivalendi, ei ole kinnistu oma septik lubatud.
2. Põhjavee tase ja kaitstus: kui ühisvõrku ei ole, selgita välja põhjavee kõrgeim tase ja kaitstus. Heitvee pinnasesse immutamisel peab immutussügavus jääma aastaringselt vähemalt 1,2 m kõrgemale põhjavee kõrgeimast tasemest ja aluspõhjakivimist.
3. Vett läbilaskev pinnas ja sügaval asuv põhjavesi: sellisel juhul sobib biopuhasti koos heitvee immutamisega või septik koos imbväljakuga. Nõrgalt kaitstud või kaitsmata põhjaveega alal on immutamise tingimused rangemad ja omavalitsuse eeskiri võib seal lubada ainult bioloogilist puhastust või kogumismahutit.
4. Kõrge põhjavesi, savine pinnas või maapinna lähedal asuv paas: kui immutamine ei ole võimalik, on lahenduseks biopuhasti koos puhastatud heitvee juhtimisega kraavi või muusse suublasse või lekkekindel kogumismahuti.
5. Hooajaline kasutus või väike tarbimine: sellisel juhul on kogumismahuti sageli otstarbekam, kuna biopuhasti on mõeldud eelkõige aastaringseks kasutamiseks ja vajab stabiilset elektritoidet.

Tasub meeles pidada, et lokaalse lahenduse kinnitab lõplikult kohalik omavalitsus projekteerimistingimustes. Seetõttu tuleb pinnase ja põhjavee andmed koguda enne projekti koostamist, et ehitusloa taotlemine ei veniks lahenduse ümbertegemise tõttu.

Vee ja kanalisatsiooni projekteerimise etapid

Protsess koosneb kindlatest sammudest, mida tuleb järgida süsteemi seadustamiseks ja toimimiseks.

1. Lähteandmete hankimine

Esimene samm on tehniliste tingimuste taotlemine piirkonna vee-ettevõttelt. See dokument fikseerib liitumispunkti asukoha, torustike läbimõõdud ja surveklassid. Lokaalse lahenduse korral väljastab projekteerimistingimused kohalik omavalitsus.

2. Geodeetiline alusplaan (geoalus)

Projekteerimiseks on vajalik digitaalne geodeetiline alusplaan, mis kajastab maapinna reljeefi, hooneid, puid ja olemasolevaid tehnovõrke.

Geoalus ei tohi olla vanem kui 1–2 aastat. See tagab, et projekteeritavad trassid ei ristu ohtlikult olemasolevate kaablite või torudega.

3. Trasside dimensioneerimine

Insener arvutab vooluhulgad ja määrab torustike parameetrid vastavalt standardile EVS 846.

• Määratakse veemõõdusõlme asukoht ja tüüp.

• Valitakse torumaterjalid (PE survetorud veele, PVC/PP isevoolsed torud kanalisatsioonile).

• Arvutatakse vajalikud kalded ja kaevude asukohad.

4. Kooskõlastamine ja luba

Valmis projekt kooskõlastatakse vee-ettevõtte, omavalitsuse ja vajadusel Päästeametiga (tuletõrjevesi). Pärast kooskõlastusi taotletakse ehitisregistris (EHR) ehitusluba.

Paigaldus ja teostus

Kvaliteetne projekt vajab täpset teostust. Ehitustöödel tuleb järgida järgmisi nõudeid:

1. Kaeviku ettevalmistus: Kaeviku põhi tuleb tasandada ja katta 100–150 mm paksuse liivapadjaga, mis tihendatakse vähemalt 95% tiheduseni. Toru ei tohi toetuda kividele ega ebatasasele pinnasele.

2. Torude paigaldamine ja kalle:

   • Väliskanalisatsioon: Minimaalne kalle D110 ja D160 torudele on 0,5% (5 mm/m).

   • Sisekanalisatsioon: D50 torude (valamud, dušid) minimaalne kalle on 2% (20 mm/m). D110 püstikutel ja WC-torudel tavaliselt 1–2%.

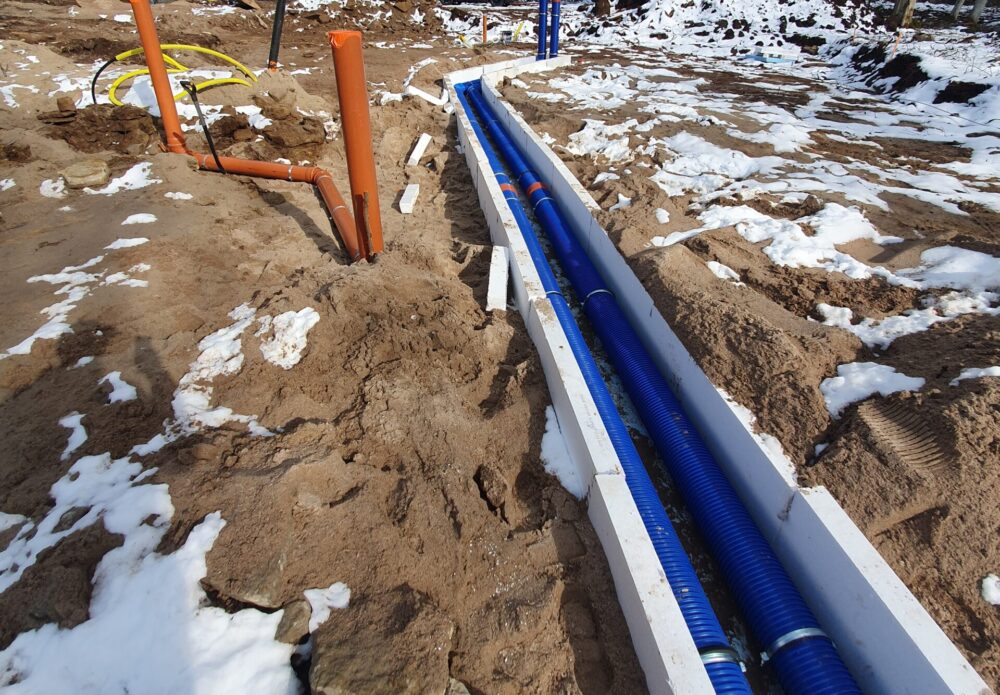

   • Veetorustik: Paigaldatakse allapoole külmumispiiri, mis on Eestis sõltuvalt pinnasest 1,7–1,8 m. Soojustuse (nt EPS koorik) kasutamisel võib paigaldussügavus olla 1,0–1,3 m.

3. Liitmine ja pöörded:

   Kanalisatsioonitorustiku pöörded ja ühendused tehakse lauged (nt 2×45° põlvedega), mitte 90° nurgaga, et vältida ummistusi.

4. Tagasitäide: Toru ümber ja peale (min 300 mm) paigaldatakse kivivaba liiv, mis tihendatakse kihtide kaupa. Alles seejärel võib kaeviku täita tavalise pinnasega.

5. Surveproov ja teostusjoonis: Enne kaeviku lõplikku sulgemist teostatakse veetorustikule surveproov ja koostatakse geodeetiline teostusjoonis, mis tõendab torustiku tegelikku asukohta.

Rusikareeglid ja materjalid

Õigete materjalide ja töövõtete valik on kriitiline süsteemi pikaealisuse tagamiseks.

Torude tugevusklassid (SN4 vs SN8)

• SN4: Sobib kasutamiseks haljasaladel ja kohtades, kus puudub liikluskoormus.

• SN8: Tuleb kasutada sõiduteede, sissesõiduteede ja suure koormusega alade all, et vältida toru deformeerumist.

Torumaterjalide võrdlus: kasutuskoht, tugevus ja liitmikud

Lisaks rõngasjäikusele sõltub torumaterjali valik sellest, kas torustik töötab surve all või isevoolselt, kas see asub hoones või pinnases ning kui suur koormus sellele mõjub. Vale materjali või klassi korral võib toru pinnase ja liikluse all deformeeruda, mis põhjustab ummistusi ja lekkeid.

Oluline on ka see, et ühe süsteemi torud ja liitmikud sobiksid omavahel. Kanalisatsioonitorud ühendatakse kummitihendiga muhvide abil, PE-veetorud aga surve- või keevisliitmikega, mistõttu eri materjalide kokkuühendamiseks tuleb kasutada selleks ette nähtud üleminekuliitmikke.

Toru	Kasutuskoht	Tugevus- või surveklass	Paigaldus ja piirangud	Liitmikud ja tarvikud
PE100 survetoru (must, sinise triibuga)	Veevarustus kinnistul, survekanalisatsioon	PN10 (SDR17) või PN16 (SDR11)	Paigaldatakse vähemalt 0,2 m allapoole külmumispiiri; rullis toru võimaldab pikki liitekohtadeta lõike	Surveliitmikud, elektrikeevisliitmikud või põkk-keevitus
PVC väliskanalisatsioonitoru	Isevoolne väliskanalisatsioon kinnistul	SN4 või SN8 vastavalt koormusele ja sügavusele	Alla −10 °C tohib paigaldada ainult lisalöögikatsetega PVC-U torusid, 0 °C lähedal tuleb torusid käsitseda ettevaatlikult	Kummitihendiga muhvid ja kaevud samast süsteemist
PP väliskanalisatsioonitoru	Isevoolne väliskanalisatsioon, sh suuremad läbimõõdud alates 160 mm	SN8	Kasutatakse samadel sügavustel ja koormustel nagu PVC-torusid	Kummitihendiga muhvid; PVC-torustikuga ühendamiseks üleminekuliitmikud
PP-HT sisekanalisatsioonitoru	Hoonesisene kanalisatsioon	Kasutusala tähis B, D või BD	Maasse tohib paigaldada ainult D- või BD-tähisega torusid ja kuni 1 m kaugusele hoone välisseinast	Kummitihendiga muhvid
Gofreeritud sademeveetoru (augustamata)	Sademevee ärajuhtimine	SN4 või SN8, suure koormuse korral SN16	Juhib vett edasi, pinnasesse immutamiseks ei ole ette nähtud	Muhvid tihendiga, sademeveekaevud
Drenaažitoru (augustatud 360° või 120°)	Hoone ehitusdrenaaž	SN4 või SN8	Toru tuleb kaitsta geotekstiiliga, et peen pinnas ei ummistaks avasid	Geotekstiil, drenaaži kontrollkaevud

Tasub meeles pidada, et ka kõige tugevam toru vajab tasast ja kivivaba aluspinda. Krundisiseste kommunikatsioonide kaevikute ja paigaldussügavuste kohta loe lähemalt postitusest ettevalmistustööd.

Kanalisatsiooni tuulutus

Igal kanalisatsioonisüsteemil peab olema toimiv tuulutus, mis on viidud läbi katuse (läbimõõt min 50–110 mm).

• Vaakumklapp siseruumis aitab vältida haisuluku tühjenemist, kuid ei asenda täielikult katusele viidavat tuulutust, kuna see ei võimalda gaasidel süsteemist väljuda.

Tagasivooluklapp

Kui hoones on keldrikorrus või sanitaarseadmed asuvad allpool paisutustaset (nt tänavapinna taset), on kohustuslik paigaldada tagasivooluklapp. See kaitseb hoonet uputuse eest, kui välistrass peaks ummistuma.

Levinumad vead

Väldi neid tüüpilisi eksimusi, mis võivad viia süsteemi purunemise või talitlushäireteni:

• Vale paigaldussügavus: Veetorude jätmine külmumistsooni (maapinnale lähemale kui 1,8 m) ilma piisava soojustuseta.

• Ebaõige kalle: Liiga väike kalle (<0,5%) põhjustab setete kogunemist ja ummistusi. Liiga suur kalle võib tekitada olukorra, kus vesi voolab liiga kiiresti ära, jättes tahke olluse torusse.

• Aluspinna puudumine: Torude paigaldamine otse kivisele pinnasele või ilma liivapadjata, mis põhjustab toru muljumist või purunemist pinnase vajumisel.

• Tuulutuse puudumine: Põhjustab kanalisatsiooni aeglast äravoolu ja haisu ruumides.

Maksumus ja hind

Vee ja kanalisatsiooni rajamise kulu koosneb projekteerimisest, materjalidest ja ehitustööst.

• Projekteerimine: Eramaja vee- ja kanalisatsiooni välisvõrkude projekti hind jääb vahemikku 800 – 1500 €. Keerukamate lahenduste puhul kuni 3000 €.

• Geodeetiline alusplaan: Maksab täiendavalt 300 – 500 €.

• Ehitus:

  • Trassi ehituse meeter: 130 – 190 € (sõltub pinnasest).

  • Biopuhasti paigaldus (“võtmed kätte”): 3700 – 4500 €.

  • Septiku paigaldus: 2500 – 3000 €.

Hinda mõjutavad oluliselt trassi pikkus, pinnase iseloom (paas vs liiv) ja taastamistööde maht (haljastus, asfalt).

Kokkuvõte

Vee ja kanalisatsiooni projekteerimine nõuab täpsust, standardite tundmist ja ettenägelikkust. Õigesti valitud toru läbimõõt, kvaliteetne materjal ja korrektne paigaldussügavus tagavad süsteemi, mis teenib sind aastakümneid ilma lisakuludeta. Odav lahendus paigalduses tähendab sageli kordades kallimat remonti tulevikus.
